前面我們提到，星閃是增強版的“Wi-Fi+藍牙”。為了實現這兩種不同的特性，星閃采用了特殊的架構設計：

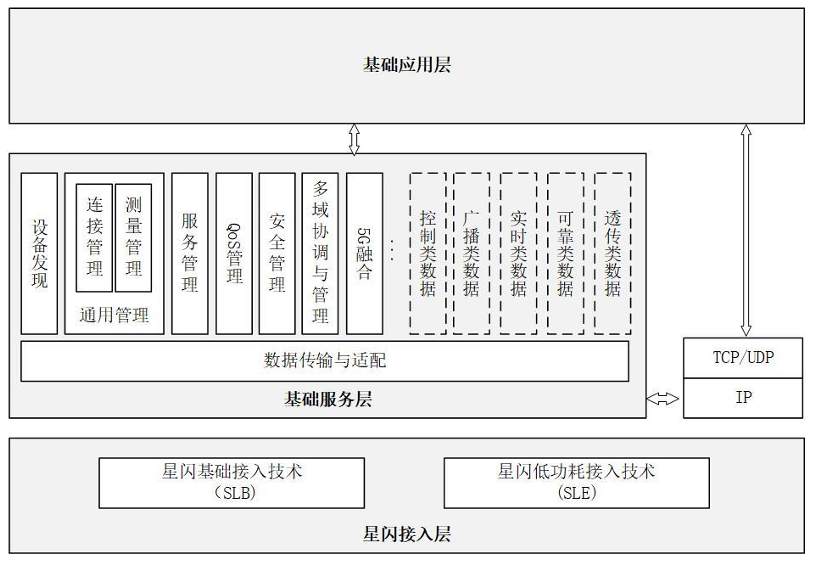

星閃技術的系統框架

（來源：《星閃無線短距通信技術（SparkLink1.0）產業化推進白皮書》）

我們可以看到，系統一共分為三層，從上到下分別是：基礎應用層、基礎服務層、星閃接入層。

基礎應用層用于實現各類應用功能，服務于包括汽車、家居、影音等不同場景。

基礎服務層包括很多的基礎功能單元，通過它們實現對于上層應用功能以及系統管理維護的支持。

作為全棧原創(chuàng )的新一代先短距通信技術，星閃技術具備低時延、高可靠、高同步精 度、支持多并發、高信息安全和低功耗等卓越技術特性。其核心為空口接入層技術，設備分為G（管理）節點和T（終端）節點，組成通信域。為滿足不同需求，星閃技術提供SLB（基礎接入）和SLE（低功耗接入）兩種接口。SLB規定于中YD/T 4007-2022，采用OFDM波形，實現業界最低時延（<20.833us），支持最高320MHz帶寬、高速率傳輸，優化系統開銷和多節點接入。SLB主要用于車載降噪、無線投屏、工業控制等場景，以低時延、高可靠、精同步和高并發為顯著特征。

SLE技術由T/XS 10002-2022規定，支持低成本、低功耗接入。采用單載波傳輸，帶寬1-4MHz，調制方式多樣。通過Polar編碼提升可靠性，精簡功能減少擁塞。相比現有技術，SLE在深覆蓋下穩定支持128kbps音頻，峰值速率達12Mbps，支持無損音頻、可靠組播、異構接入及數百節點接入。主要應用于耳機音頻、無線電池管理、工業數據采集等低功耗場景。

近年來智能家居向著高端化、情景化方向發展，多設備聯動、場景化控制需求增加，雖然無線通信組網相比有線更靈活便利，但傳統無線通信技術仍存在不少體驗短板。比如藍牙技術雖然復雜度低，功耗和成本也能滿足智能家居訴求，但其欠缺組網能力，僅個位數的節點連接能力遠不能滿足家居互聯的需求，雖然Mesh技術一定程度上擴展了藍牙的連接能力，但Mesh技術的應用會(huì )加劇空間通信的擁塞和信號間的干擾，降低通信的可靠性。相較之下，今天的星閃技術復雜度與藍牙相當，但能夠支持數十到百級的設備并發連接，是藍牙的10倍以上，由于采用中心控制的方式，星閃技術可以避免節點之間的沖突，同時時延壓低至藍牙的三十分之一。

實際生活中，數十甚至上百組智能燈具都可以靈活精準地控制，避免了傳統藍牙常常出現的“跑馬燈”現象。此外，當我們自己在家中組建家庭影院時，得益于Polar碼等新型信道編碼技術的加持，星閃的抗干擾能力相對于藍牙提升在7dB以上，覆蓋范圍是藍牙的2倍，多設備互聯的影音體驗可以更穩定、質量更高。值得一提的是，在翻倍式的連接能力提升之上，星閃技術的功耗仍然控制在了與藍牙相當的水平。并且基于與藍牙相當的功耗，星閃可以最大以12Mbps的數據傳輸速率支持門鎖、可視門鈴、IPC攝像頭等設備的1080P高清視頻傳輸。目前在全屋智能設備的連接中，我們常常以手機為中心操控其他智能設備，在這個過程中，路由器是連接其他設備的“中樞”，而未來路由器將成為星閃連接全屋智能的“錨點”。借助星閃網關路由，我們的手機、耳機、平板、音箱、電視以及各類智能家電、家居產品都可以快速接入星閃網絡(luò )，從而享受到星閃技術帶來的互聯體驗升級。路由器將成為核心星閃技術落地入口，成為連接家庭中各類智能終端的新方式。智能家居場場景是涉及星閃技術最為廣泛，體現最為直觀的，但在智能家居場景之外，星閃在無線影音娛樂(lè )、人機交互等場景也有不少亮眼表現。比如在我們佩戴無線耳機觀看賽事直播或者玩對第一人稱射擊等對時延敏感的游戲時，星閃可以將這些設備的時延降至30毫秒。

同時星閃可以支持一個USB接收器實現鍵盤、鼠標、耳機等不同類型的配件設備同時接入，并將無線鍵鼠的回報率提升至4KHz，操作的精準度、相應靈敏度都有顯著提升。在當下火熱的VR/AR場景中，星閃可以支持10個體感傳感器同時收發信號，信號以微秒級誤差對齊，從而精準捕捉用戶頭部、軀干和四肢動作，實現更好的虛擬交互體驗。

WF7301模塊是云啟匯網絡(luò )技術（深圳）有限公司基于HiSilicon的WS73U芯片設計的一款高度集成2.4GHzWi-Fi、BLE和SLE的模組。它兼容IEEE 802.11b/g/n/ax標準，提供最大150Mbps物理層速率和更遠的覆蓋距離。支持藍牙低功耗4.2/5.2、支持BLE Mesh和BLE網關功能和NearLink SLE 1.0，支持SLE網關功能。支持USB2.0接口，最高速率480Mbps；芯片作為從機，通過USB接口搭載到主機MCU運行。

特性：

• 1×1 工作頻率2.4-2.4835 GHz

• 主機接口USB2.0

• IEEE 標準：IEEE 802.11b/g/n/ax，最大PHY速率可達150Mbps

• 兼容藍牙低功耗 4.0/4.1/4.2/5.0/5.1/5.2

• 兼容 NearLink SLE 1.0

• 通過PAD連接到外部天線（兼容IPEX接口）

• 電源 DC 3.3V±0.2V

• 工作溫度范圍-45℃~80℃

• 小體積：13.0mm(L)*12.2mm(W)*2.0mm(H)
